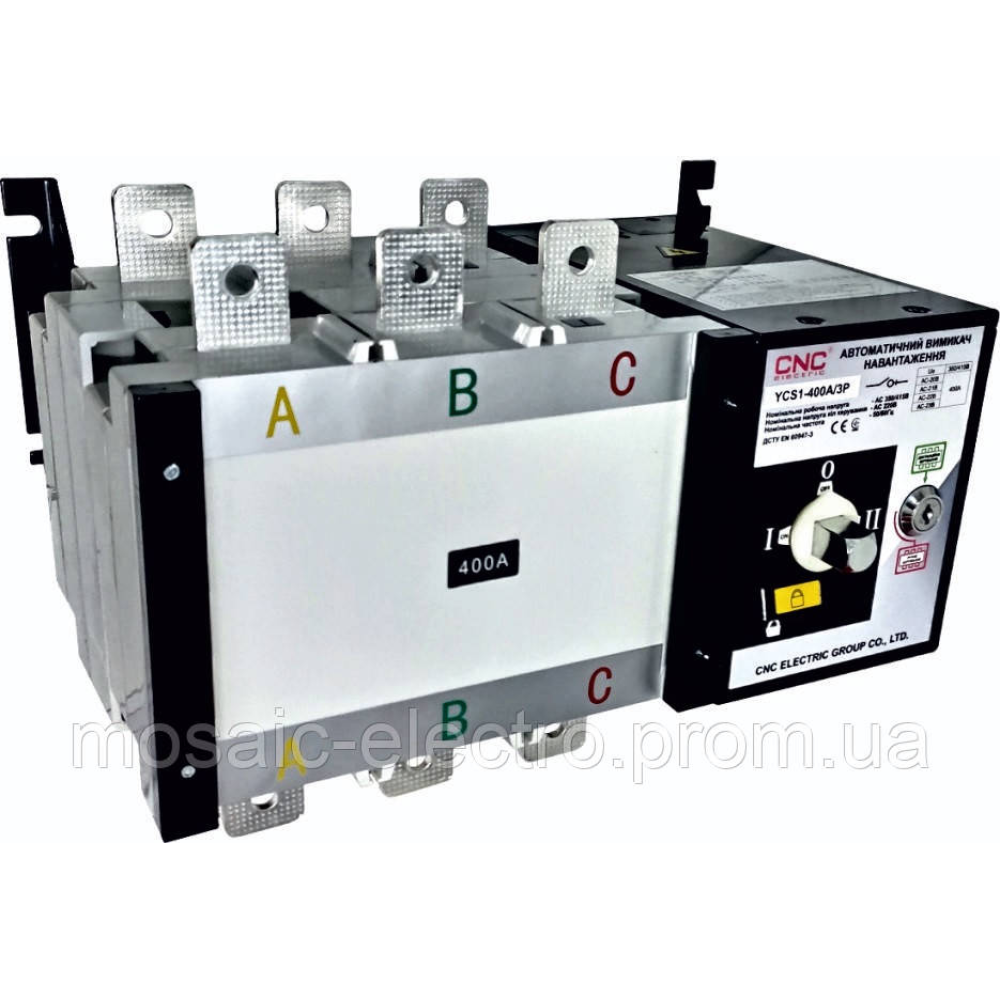

Выключатель нагрузки 400А автоматический перекидной

Назначение
Выключатели нагрузки YCS1 предназначены для осуществления ручных и дистанционных операций включения / отключения электрических сетей переменного тока номинальной величиной до 3200А, частотой 50 / 60Гц, номинальным напряжением до 415В. Выключатели нагрузки осуществляют переключение между двумя линиями питания, а также могут работать в качестве устройства автоматического ввода резерва.

Техническое описание YCS1
Автоматический выключатель нагрузки состоит из двух выключателей нагрузки типа YCHGL (ТМ «CNC»), электрического механизма переключения и блока управления (контроллера). Механизм переключения работает таким образом, что бы исключить одновременное включение двух выключателей нагрузки (то есть двух линий питания), обеспечивая надежную механическую и электрическую блокировки. Работа механизма переключения может осуществляться в ручном режиме, с помощью дистанцийоного управления или в автоматическом режими.

Функциональные возможности YCS1
1. Механическое и электрическое блокирование выключателей нагрузки и их включение общим приводом исключает возможность одновременного включения двух линий.
2. Имеет специальный контакт для использования в системе пожарной безопасности.
3. Предусмотрена возможность работы в автоматическом режиме по принципу автоматического ввода резерва.
4. Дополнительный сухой контакт для пуска генератора (работа АВР).
5. Имеющиеся дополнительные контакты состояния выключателя нагрузки, которые позволяют использовать в схеме управления световые и звуковые индикаторы состояния устройства.
6. Электрическое блокировки (отключения схемы дистанционного управления) по помощью ключа.
7. Защелка под замок, обеспечивающий одновременно и электрическое и механическое блокировки.
8. Вывод питания оперативного тока на клеммы устройства упрощает построение схемы сигнализации в распределительной шкафу
