Автоматический выключатель BA79E-6300, 4000А, 3P, 415V (120kA)
Доставка
-
Оплата
-
- Производитель
- Siemens
-
- Частота тока
- 50
-
- Количество полюсов
- 3
-
- Минимальная рабочая температура
- -30
-
- Максимальная рабочая температура
- 50
-
- Высота
- 439
-
- Ширина
- 83.5
-
- Вес
- 245
-
- Номинальный ток (А)
- 4000
-
- Уставка мгновенной отсечки по току к. з. Im, А
- 8 - 12 In
-
- Длина
- 481
-
- Исполнение
- Выкатное
-
- Задержка срабатывания при перегрузке tL, сек
- 15 - 480
-
- Уставка тока срабатывания при перегрузке Ir1
- (0.2 - 1) In + OFF
-
- Номинальное рабочее напряжение по переменному току (В)
- 415/690 В
-
- Уставка тока срабатывания при коротком замыкании (с выдержкой вр
- (1.25 - 15) In + OFF
-
- Задержка срабатывания при коротком замыкании ts, сек
- 0.1 - 1
-
- Уставка тока срабатывания при коротком замыкании (Без выдержки в
- 0.5In - 50kA
-
- Уставка тока срабатывания при однофазном замыкании на землю Ir4
- (0.2 - 1) In + OFF

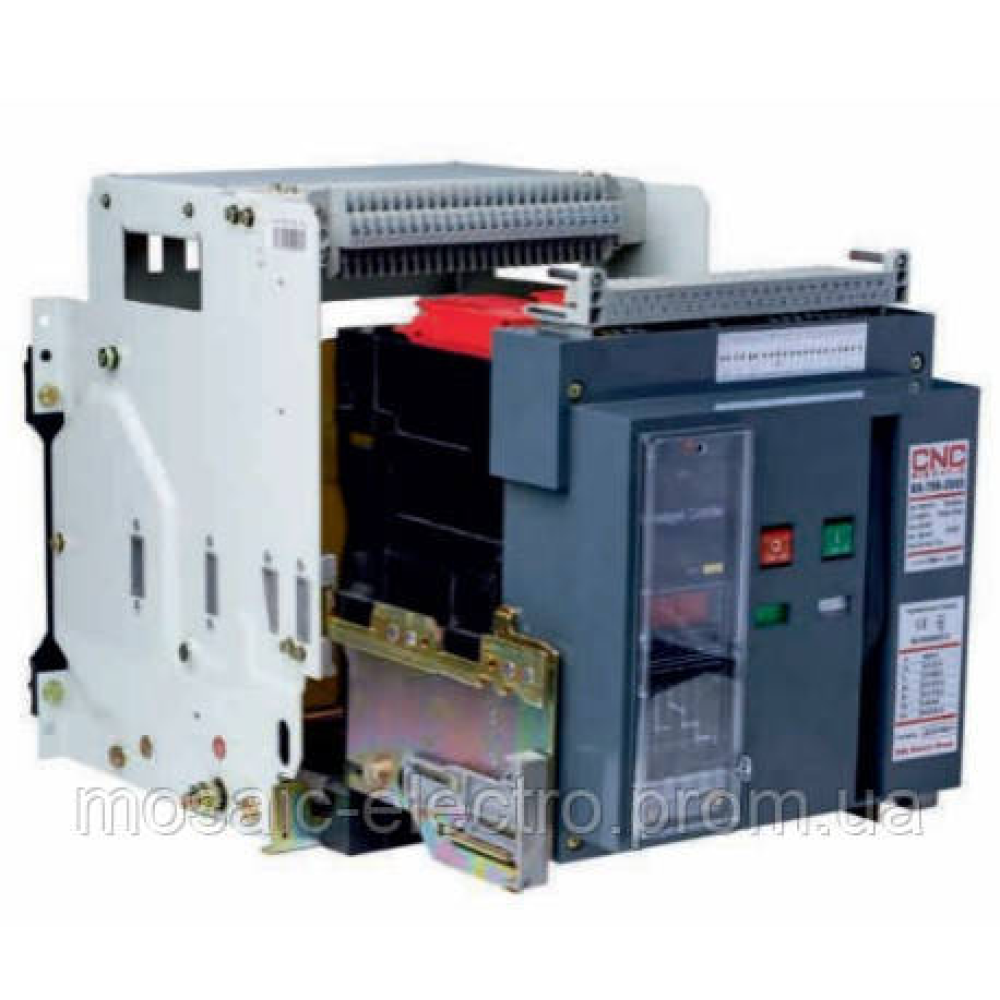

Викатний автоматичний вимикач з електронним блоком управління BA79E-6300, 4000А, 3P, 415V (120kA)
Особенности автоматов BA79E:
Механизм включения, отключения и автоматического отключения состоит из оперативног привода, механизма ввода с пружинным накопителем (который в том числе обеспечивает мгновенное срабатывание выключателя при возникновении токов КЗ и перегрузки) и привода, который связывает его с контактной системой выключателя.
Мотор-привод обеспечивает дистанционное функционирование выключателя по команде оператора или автоматизированной системы управления. В рабочем (включенном) состоянии выключателя, механизм расцепления находится во взведенном положении. Взведение перед включением осуществляется оператором вручную, с помощью рычага, или дистанционно, путем подачи сигнала на электропривод. Включение выключателя после взведения осуществляется оператором вручную, с помощью кнопки включения, или дистанционно, путем подачи сигнала на электромагнит включения. Отключение выключателя осуществляется оператором вручную, с помощью кнопки отключения, или дистанционно, путем подачи напряжения на независимый расцепитель.
Автоматическое отключение в случае возникновения КЗ или перегрузки осуществляется независимым расцепителем по сигналу микропроцессорного блока.
