Автоматичний вимикач BA79E-3200, 2500А, 3P, 415V (80kA)
Доставка
-
Оплата
-
- Виробник
- Siemens
-
- Частота тока
- 50
-
- Номинальный ток
- 2500
-
- Количество полюсов
- 3
-
- Минимальная рабочая температура
- -30
-
- Максимальная рабочая температура
- 50
-
- Высота
- 471
-
- Ширина
- 435
-
- Вес
- 95
-
- Уставка мгновенной отсечки по току к. з. Im, А
- 8 - 12 In
-
- Длина
- 452
-
- Предельная отключающая способность Icu
- АС 380/400/415В - 80 kA, АС 660690В - 65 kA,
-
- Рабочая отключающая способность Ics
- AC 380/400/415 - 65 kA, AC 660/690 - 50 kA
-
- Исполнение
- Выкатное
-
- Задержка срабатывания при перегрузке tL, сек
- 15 - 480
-
- Уставка тока срабатывания при перегрузке Ir1
- (0.2 - 1) In + OFF
-
- Номинальное рабочее напряжение по переменному току (В)
- 415/690 В
-
- Уставка тока срабатывания при коротком замыкании (с выдержкой вр
- (1.25 - 15) In + OFF
-
- Задержка срабатывания при коротком замыкании ts, сек
- 0.1 - 1
-
- Уставка тока срабатывания при коротком замыкании (Без выдержки в
- 0.5In - 50kA
-
- Уставка тока срабатывания при однофазном замыкании на землю Ir4
- (0.2 - 1) In + OFF

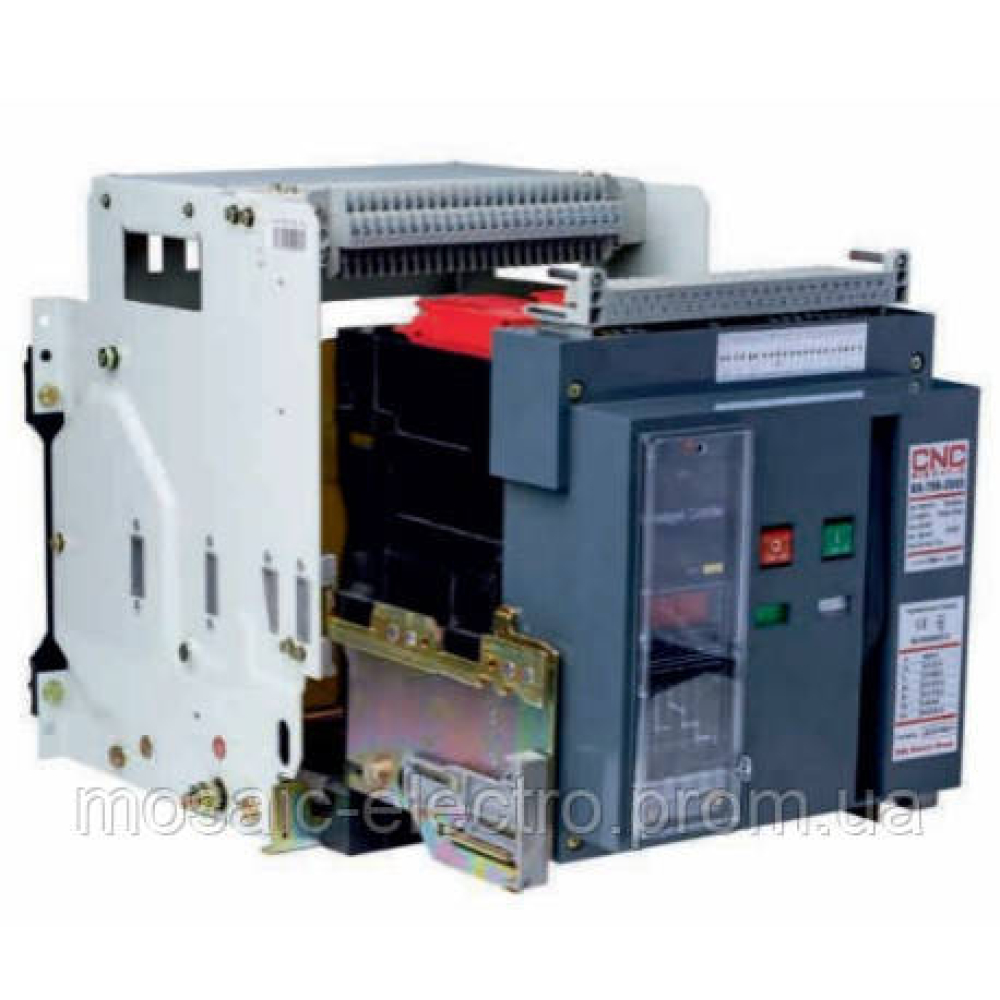

Викатний автоматичний вимикач з електронним блоком управління BA79E-3200, 2500А, 3P, 415V (80kA)
Особливості автоматів BA79E:
Механизм включения, отключения и автоматического отключения состоит из оперативного привода, механизма ввода с пружинным накопителем (который в том числе обеспечивает мгновенное срабатывание выключателя при возникновении токов КЗ и перегрузки) и привода, который связывает его с контактной системой выключателя.
Мотор-привід забезпечує дистанційне функціонування вимикача по команді оператора або автоматизованої системи управління. У робочому (увімкненому) стані вимикача, механізм розчеплення знаходиться у зведеному положенні. Зведення перед включенням здійснюється оператором вручну, з допомогою важеля, або дистанційно, шляхом подачі сигналу на електропривод. Включення вимикача після зведення здійснюється оператором вручну, за допомогою кнопки включення, або дистанційно, шляхом подачі сигналу на електромагніт включення. Відключення вимикача здійснюється оператором вручну, за допомогою кнопки відключення, або дистанційно, шляхом подачі напруги на незалежний розчіплювач.
Автоматичне відключення у випадку виникнення КЗ або перевантаження здійснюється незалежним розчеплювачем за сигналом мікропроцесорного блоку.
